波紋管內徑測量?jī)x說明書

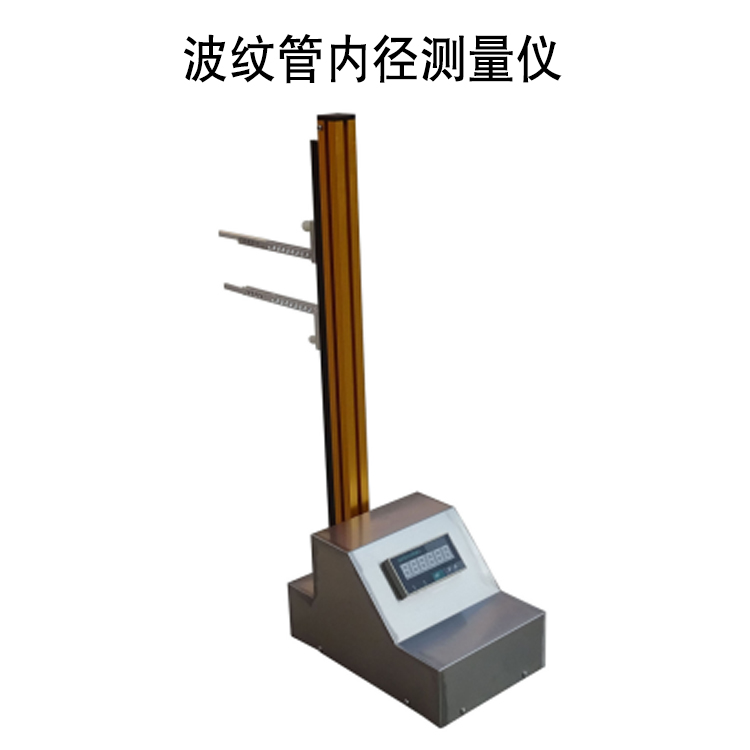

GBT9647-5波紋管內徑測量?jī)x

一、簡介：

波紋管內徑測量?jī)x用于預應力混凝土橋梁用波紋管環剛度試驗內徑測量。滿足交通部《JT/T529-2016 預應力混凝土橋梁用塑料波紋管》和《GB/T9647-2015熱塑性塑料管材環剛度的測定》的要求。

二、主要技術參數：

測量波紋管規格：Φ22mm～Φ350mm，Φ22mm～Φ750mm，Φ22mm～Φ1050mm，Φ22mm～Φ1200mm，Φ22mm～Φ1450mm，Φ22mm～Φ1650mm，Φ22mm～Φ1950mm，Φ22mm～Φ2250mm，Φ22mm～Φ2550mm。

1、測量分辨率：0.1mm（LED數字顯示）

2、測量精度：試樣內徑±0.5%

3、變形量精度：±0.1mm（變形量的1%）

4、電源：220V×50Hz

5、重量：5kg

三、安裝校對：

1、儀器平放于工作臺。

2、接上220V電源。

3、移動其中一測量標尺使其接近另一標尺，按一下數顯表向右鍵歸零初始值是22，然后用標準量具檢測其準確度。

4、校對完畢。

四、操作：

在線測量波紋管壓縮變形

1、將儀器放于試驗機工作平臺上。

2、把測量標尺深入到波紋管內，如果試驗機的下壓板上升，將上測量標尺接近波紋管上管壁，下標尺接近波紋管下管壁，此時數顯表的讀數就是管子的內徑尺寸。

3、開動試驗機，試驗機的工作平臺開始上升，壓縮波紋管變形，下標尺隨工作平臺的上升移動，數顯表的讀數隨之變化。

五、儀表校對：

按功能鍵（SET)，進入?yún)?shù)設定狀態，按向右的鍵，選擇A，再按（SET)鍵，改變A值或大或小對儀表進行校對。等五秒以后儀表自己保存并退回到工作狀態。

六、波紋管內徑測量?jī)x裝箱單：

1、測量機架   —————   一套

2、使用說明書 —————   一份

3、合格證     —————   一份
